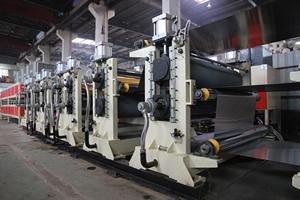

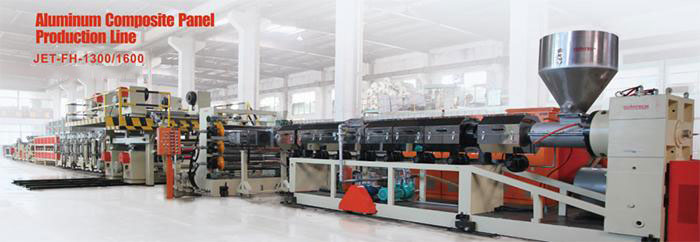

خط إنتاج ألواح الألمنيوم المركبة، ألواح كلادينج

تفاصيل المنتج

الوصف:
خط إنتاج ألواح الألمنيوم المركبة صممت لصناعة ألواح السندويش المركبة. المراحل كاملة تكون كالآتي:
أولاً، لوح PE، يبثق بتتابع بواسطة آلة بثق (قاذف) خاصة، يضبط السمك بواسطة T-die، ثم يبرد بواسطة مكينة الدرفة ذات ثلاث إسطوانات (رول)، وثم بعد ذلك يركب مع شريط بوليمر لاصق.
ثانياً، التسخين المبدئ للوح الألمنيوم خلال إسطوانة التسخين المبدئي.
ثالثاً، الحرارة المبددة من قلب لوح PE استخدمت للتركيب الأولي للوح PE مع ألواح الألمنيوم العلوية والسفلية هذا أولاً وثانيا ضبط وحدة الماكينة المركبة عند درجة الحرارة المناسبة.
بعد ذلك، خلال مراحل المعالجة التالية، دلفنة الكبس الساخن، نهاية الدلفنة، التبريد، التسطيح، التشذيب والتغطية بشريط حماية، وبعد ذلك لوح الألمنيوم المركب سوف يقطع إلى مقاسات محددة ومن ثم نحصل على المنتج النهائي.

الخصائص:
1. السعة العالية، مدى متكامل من المواصفات، وسمك لوح الألمنيوم المركب يتراوح من 1 مم إلى 8 مم.
2. سمك لوح الألمنيوم لمدى الطبقة المركبة يتراوح من 0.018 مم إلى 0.5 مم.
3. يمكن إعادة تدوير مادة PE
4. ذو تقنية مستقرة والتشغيل البسيط.

متغيرات النماذج الإختيارية
الموديل: JET-FH-1300
قطر البرغي (مم): 180Φ أو 85Φ\188
إرتفاع الخط المركزي (مم): 1100
سرعة الإنتاج (متر\دقيقة): من 0 إلى 6
القدرة الحقيقة (ك.وات\ساعة): 220
عرض اللوح المركب (مم): من 800 إلى 1300
الأبعاد (مم): 51000×3600×3500

الموديل: JET-FH-1600
قطر البرغي (مم): 190Φ أو 85Φ\188
إرتفاع الخط المركزي (مم): 1100
سرعة الإنتاج (متر\دقيقة): من 0 إلى 6
القدرة الحقيقة (ك.وات\ساعة): 260
عرض اللوح المركب (مم): من 800 إلى 1600
الأبعاد (مم): 51000X3800X3500

متغيرات اللوح المركب:
العرض: من 800 إلى 1300 مم أو من 800 إلى 1600 مم
السمك: من 1 إلى 8 مم
الطول: يضبط حسب متطلبات الإنتاج

تطبيقات اللوح المركب:

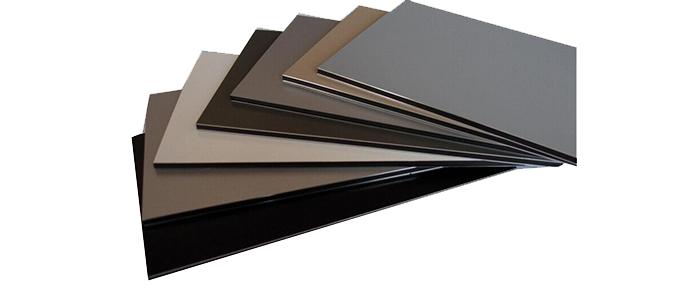

اللوح المركب:

التطبيقات:

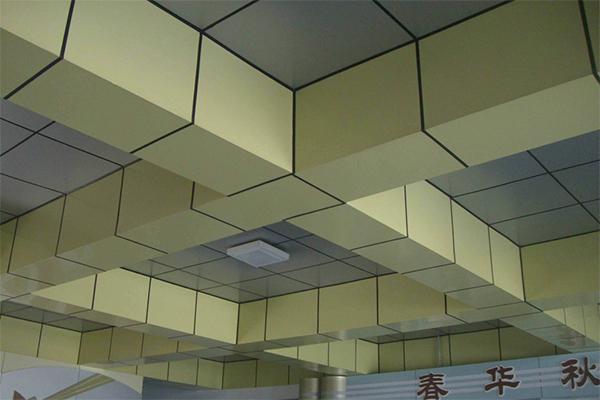

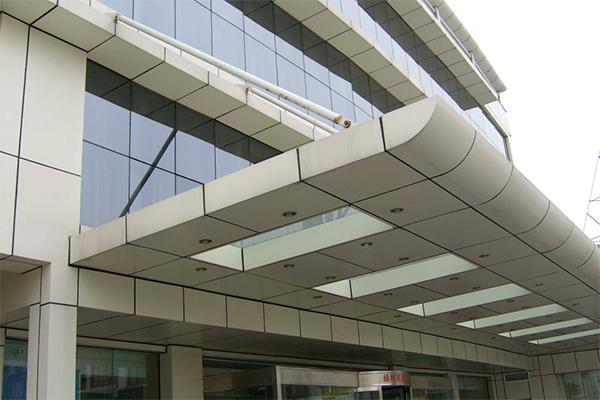

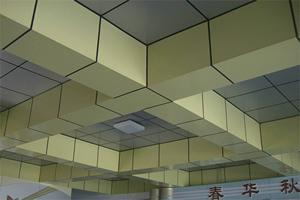

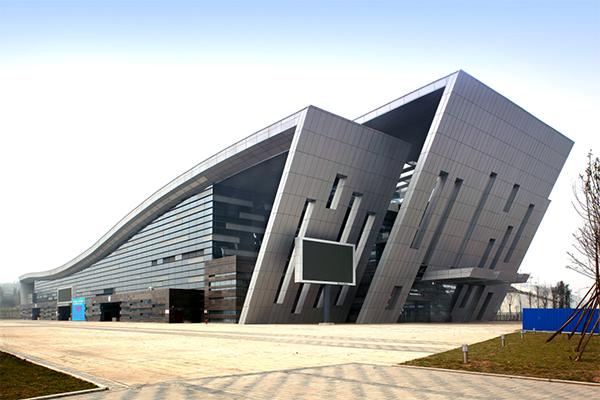

لوح الألمنيوم المركب يمكن تطبيقه في مختلف الديكورات المعمارية، مثل الجدارن الخارجية للمباني، ديكورت الوجهات، الأسقف، الأعمدة، الأثاث، المصاعد، واجهات المحلات التجارية، لوحات الإعلان، صندوق الباص والقطار، يستخدم كجدران تقسيم للطائرات والسفن، كما يستخدم أيضاً كصندوق خارجي للمعدات أو الأجهزة.

المعدة 1:
ماكينة البثق
مادة PE نقلت بواسطة التغذية إلى الإسطوانة الحلزونية (barrel screw) لماكينة البثق، عندما يكون المنصهر عند درجات الحرارة العالية. بعد عملية البثق، سمك لوح القلب (لب) يمكن ضبطه بواسطة T-die.

المعدة 2:
ماكينة الدرفلة:
ماكينة الدرفلة هي لقولبة الكبس البارد للوح المبثوق بواسطة T-die، للحصول على مادة اللب للمركب التالي.

المعدة 3:

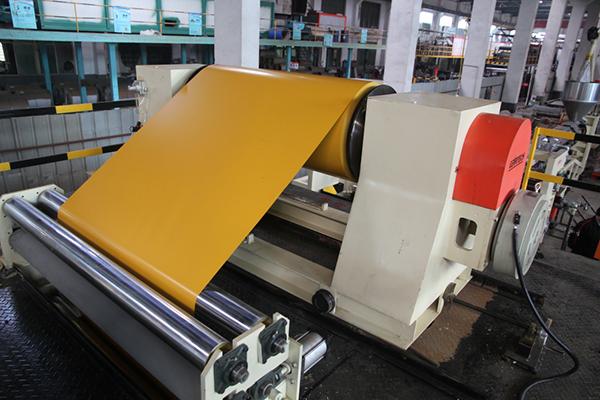

ماكينة الفك
ماكينة الفك أحادية الجدار مع قطع إنزلاق علوية وسفلية، تشترك مع نظام عالي الدقة للتحكم في شد المسحوق المعناطيسي، لضمان متطلبات الشد للإنتاج المستمر ونقل الطلاء الملون للفائف الألمنيوم إلى وحدة المكينة المركبة باستقرار وتسطيح.

المعدة 4:

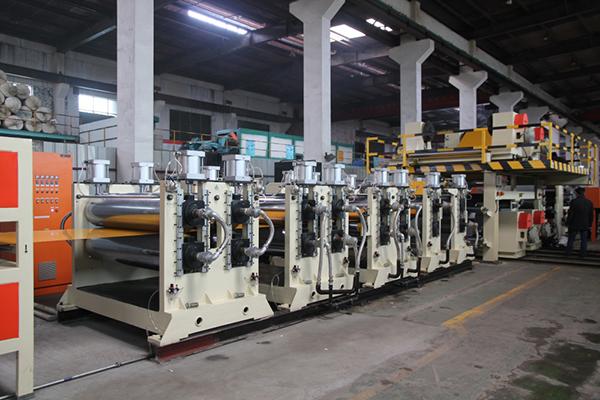

وحدة الماكينة المركبة
في درجات الحرارة المناسبة، التركيب الأولي PE للوح القلب مع ألواح الألمنيوم العلوي والسفلية في البداية هذا أولاً وثانيا ضبط وحدة الماكينة المركبة عند درجة الحرارة المناسبة، ثم بعد ذلك درفلة الكبس الحراري والدرفلة النهائية تكون قد أكتملت.

المعدة 5:
وحدة التبريد
الوح المركب يبرد بواسطة كمية الهواء المستخدمة لضبط هواء التبريد لوحدة التبريد، والتي تضمن أن اللوح برد إلى درجة االحرارة الطبيعية في منحنى النمط المستقر بعد تجاوز وحدة الماكينة المركبة، في غضون ذلك تحقيق درجة الحرارة المطلوبة لتغطية اللوح بشريط الحماية لاحقاً.

المعدة 6:

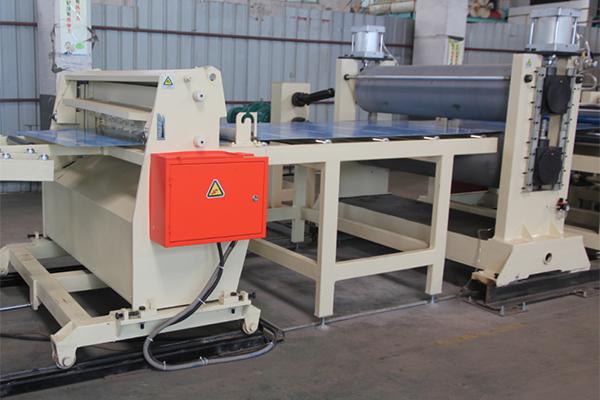

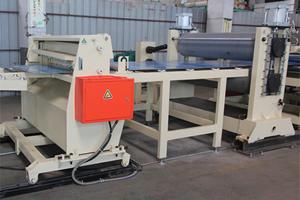

حساس القطع بالنسبة للطول
بعد تبريد اللوح المركب، التسطيح والتشذيب للحواف، حساس القطع بالنسبة للطول يولد إشارة تغذية مرتدة، تؤشر إلى ملاقيط المقص الأوتوماتيكي ليتحرك بالتزامن في إتجاه النقل، ويرجع أوتوماتيكياً إلى الوضع الأصلي بعد القطع. لذلك تكون الدقة في الأبعاد للقطع مضمونة.
