خط طلاء لفائف الفولاذ
الوصف:
لوح الفولاذ المغطى بطلاء ملون، مصنوع من ألواح الفولاذ المجلفن، ويمر خلال عدة معالجات تشمل إزالة الشحوم، معالجة السطح بالفسفات، معالجة السطح بالكرومات، الدهان بالطلاء الأساسي والتجفيف.
الخصائص:
1. عوادم الغازات في الفرن يمكن إعادة إستخدامها بواسطة الإحتراق لتوليد الحرارة.
2. نظام التحكم PLC متعدد وحدة القياس.
3. سهولة التشغيل ودقة الطلاء العالية.
4. مدى واسع من المواد الخام، بحيث يمكن ألواح الفولاذ المجلفن، ألواح Zinc-Al، ألواح الدرفلة على البارد.
تطبيقات ألواح الفولاذ ذات الطلاء الملون:
ألواح الفولاذ ذات الطلاء الملون، يمكن إستخدامها بشكل واسع في مجال الإنشاءات ( مثل الألواح المموجة وألواح السندويش)، الأجهزة الكهربائية والديكورات.
| الموديل |
|
| المواد الخام | ألواح الفولاذ المجلفن |
| حجم المواد الخام | السمك: من 0. 2 مم إلى 1.2 مم \ العرض: من 600 مم إلى 1250 مم |
| القطر الداخلي للفة | 508 مم |
| القطر الخارجي للفة | 1500 مم (أقصى قطر) |
| وزن اللفة | MT16 (أقصى وزن) |
| سرعة الإنتاج | 150 متر\دقيقة (أقصى سرعة) لسمك من 0.20 إلى 0.35 مم |
| 90 متر\دقيقة (أقصى سرعة) لسمك من 0.40 إلى 0.80 مم | |
| 60 متر\دقيقة (أقصى سرعة) لسمك من 0.80 إلى 1.20 مم |
إلى جانب النماذج في الأعلى، نحن يمكننا توفير النماذج المخصصة حسب المتطلبات المختلفة للعملاء
المعدة 1:
المعدة الميكانيكية

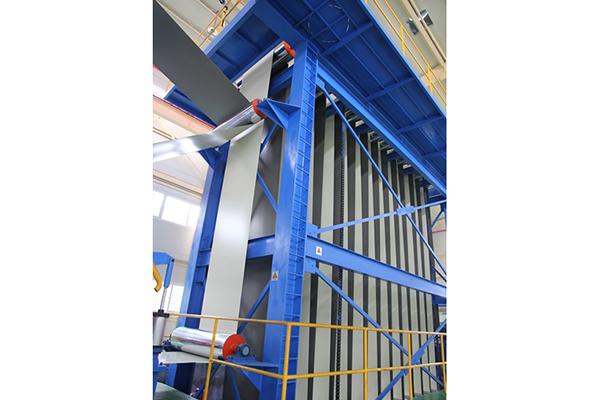

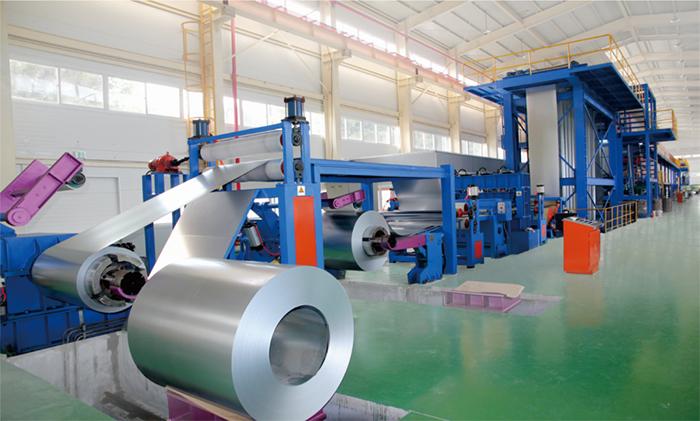

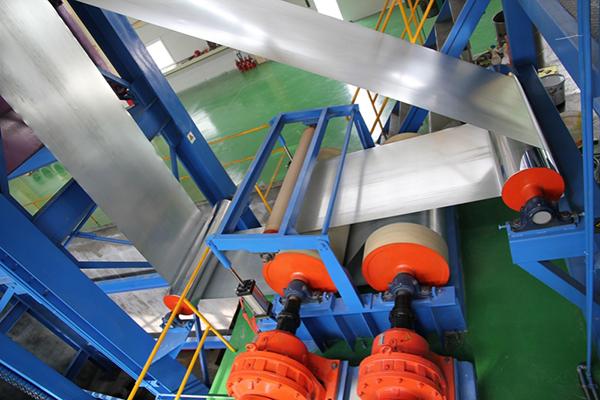

المعدة الميكانيكية تشمل سيارة اللف، ماكينة فك اللفائف والرف، البكرة الضاغطة، جهاز اللحام، برج الحلقات، سيارة نزع الملفات، منصة العمل والأجزاء الرئيسية الأخرى. الجزء الميكانيكي في الغالب لضمان فك الفات و لف اللفات للفائف الفولاذ، للحام لفائف الفولاذ وتوفير قوة الشد المطلوب أثناء النقل.
المعدة 2:

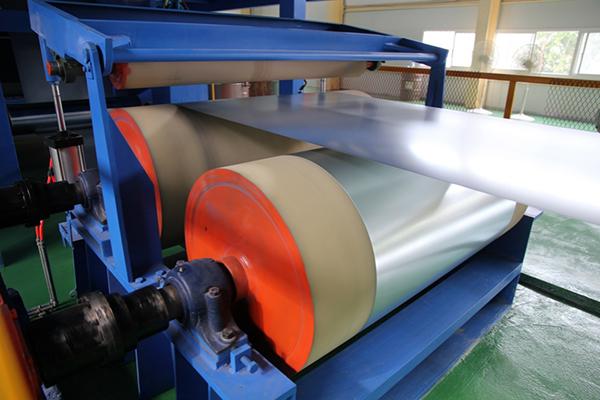

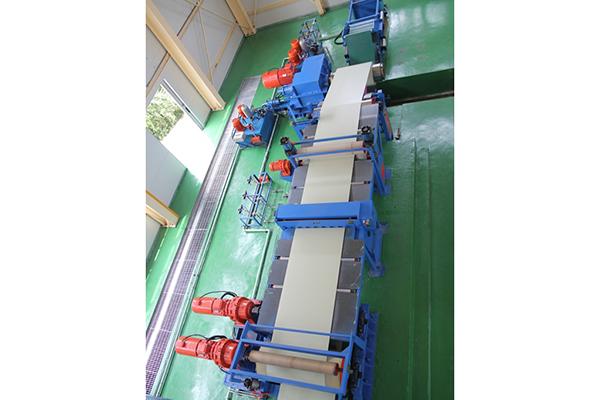

وحدة الطلاء
الجهة العلوية للطلاء يتم طلائها بواسطة ماكينتين للطلاء وكل ماكينة بها ثلاث رولات، واللون يمكن تغييره بدون إيقاف خط الطلاء.
المعدة 3:
وحدة التجفيف

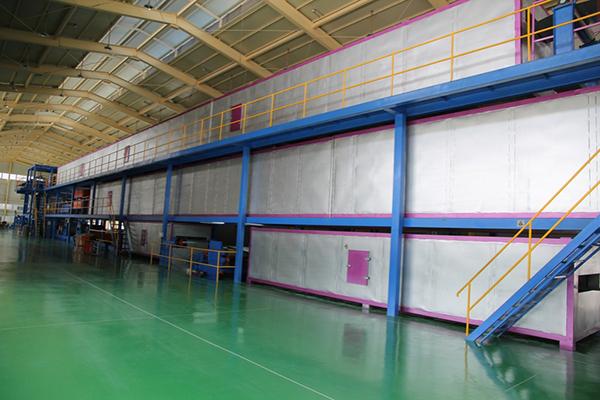

فرن التجفيف يتكون من الحجرة، نافخ الهواء الداخلي، خط أنابيب التدوير الخارجية، مروحة التدوير وأنبوب العادم، تستخدم بشكل أساسي في إتمام التجفيف والطلاء الأولي الملون للفائف الفولاذ وكذلك تجميع عوادم الغازات.
المعدة 4:
وحدة المعالجة الأولية
وحدة المعالجة الأولية تشتمل بشكل عام على الفرشاة، إزالة الشحوم، رش مركب المحلول القلوي، التنظيف، التخميل، الطلاء، التجفيف والتبريد. في الأغلب تستخدم لتنظيف سطح لفائف الفولاذ والطلاء مع التخميد بعد التجفيف، والذي يمنح لفائف الفولاذ مقاومة ممتازة للتآكل.
معدة 5:

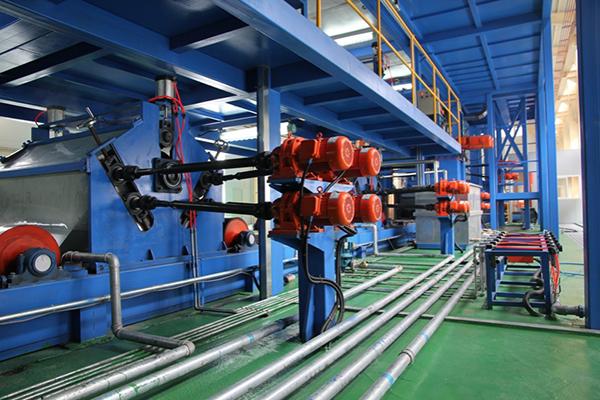

النظام المساعد
النظام المساعد يتكون في البداية من النظام الهيدروليكي المساعد، نظام معالجة غازات العوادم، نظام تدوير وتنظيف المياه. النظام الهيدروليكي المساعد بشكل عام موجود في مساحة فك الفائف، في المساحة الوسطى ومساحة اللف، والذي يوفر مصدر لزيت القدرة اللازم لإسطوانات التدوير الهيدروليكية والمحركات لوحدة الآلة بالكامل. نظام معالجات الغازات العادمة يستخدم بشكل أساسي لمعالجات الإحتراق بعد تجميع العوادم من الطلاء الملون وموقد التجفيف، والحرارة المتولدة تدخل إلى فرن الإنضاج للمحافظة على درجة حرارته. إلى جانب ذلك، نظام التدوير لتنظيف المياه يستخدم لتنظيف الماء المتبقي من التنظيف.
المعدة 6:
نظام التحكم الإلكتروني
نظام التحكم الإلكتروني يستخدم للتحكم الكهربائي لوحدة الماكينة.
