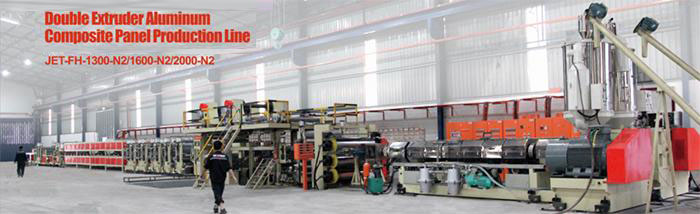

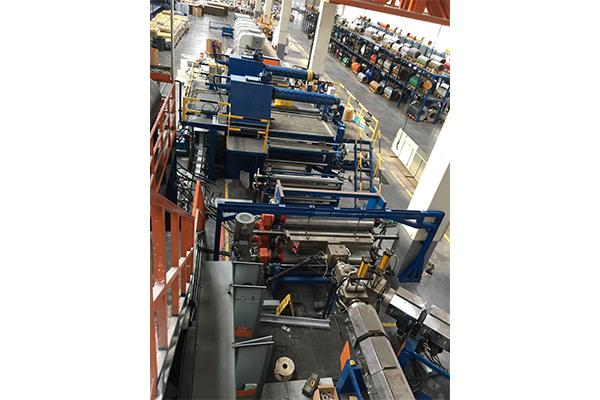

خط إنتاج ألواح الألمنيوم المركبة، ألواح كلادينج ( 2 ماكينات بثق)

الوصف:
خط إنتاج ألواح الألمنيوم المركبة، ألواح كلادينج ( 2 ماكينات بثق)، هذا الخط يستطيع إنتاج مختلف أنواع السمك والحجم من ألواح الألمنيوم المركب والذي يوفر متطلبات العملاء من الإنتاجية العالية.

الخصائص:
1. متعدد الإستعمالات، وسمك لوح الألمنيوم المركب يتراوح من 1 مم إلى 8مم.
2. سمك المواد الخام من لفائف الألمنيوم تتراوح من 0.018 مم إلى 0.5 مم.
3. الإنتاجية العالية، سرعة الإنتاج تصل إلى 8 مم\دقيقة.
4. يوفر المتطلبات المختلفة حسب طلب العملاء.

متغيرات النماذج الإختيارية:
الموديل JET-FH-1300-N2 JET-FH-1600-N2 JET-FH-2000-N2
قطر البرغي (مم) φ170×2 or φ180×2 φ170×2 or φ180×2 φ85×188×2
إرتفاع الخط المركزي (مم) 1100 1100 1100
سرعة الإنتاج (متر\دقيقة) من 0 إلى 8 من 0 إلى 8 من 0 إلى 8
القدرة الحقيقة (ك.وات\ساعة) 380 400 400
عرض المنتج (مم) من 800 إلى 1300 من 800 إلى 1600 من 800 إلى 2000
الأبعاد (مم) 51500×7800×3500 53500×7800×3500 53500×7800×3500

إلى جانب النماذج في الأعلى، نحن يمكننا توفير النماذج المخصصة حسب المتطلبات المختلفة للعملاء

تفاصيل الإنتاج

متغيرات اللوح المركب:

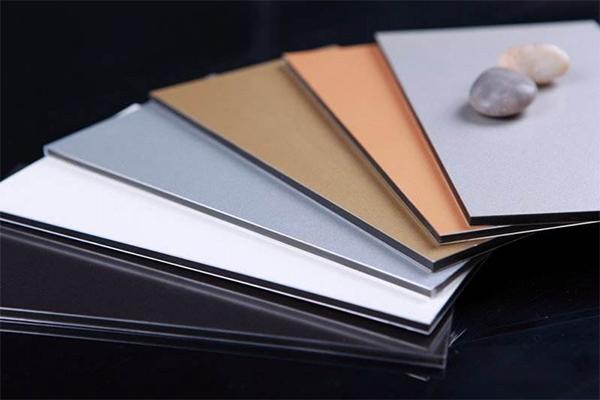

اللوح المركب:

العرض: من 800 إلى 1300mm, من 800 إلى 1600mm , من 800 إلى 2000mm
السمك: من 1 إلى 8 مم
الطول: وفقاً لمتطلبات الإنتاج

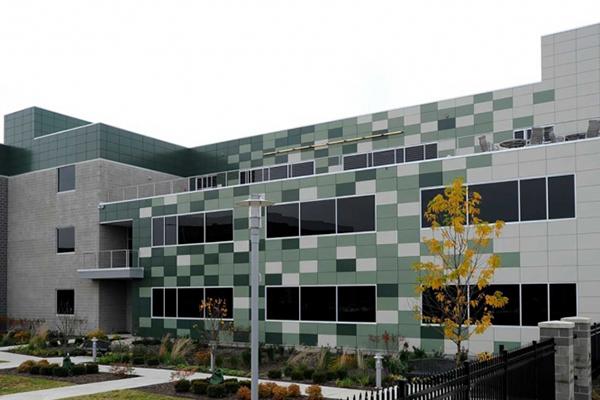

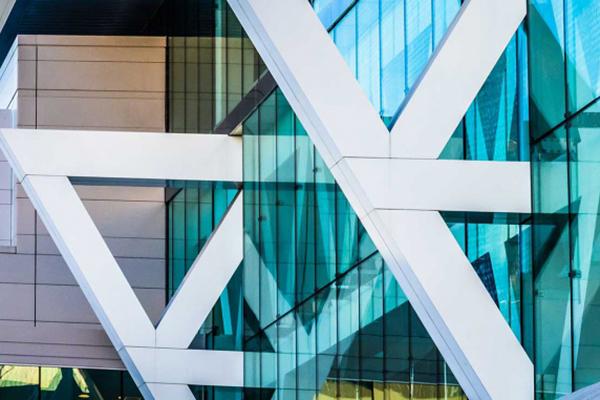

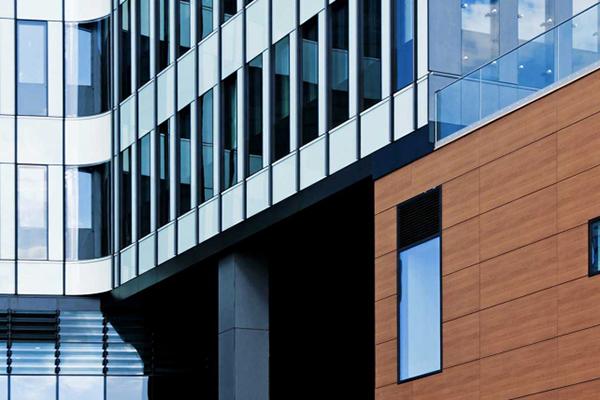

التطبيقات:
المكونات:

المعدة 1:

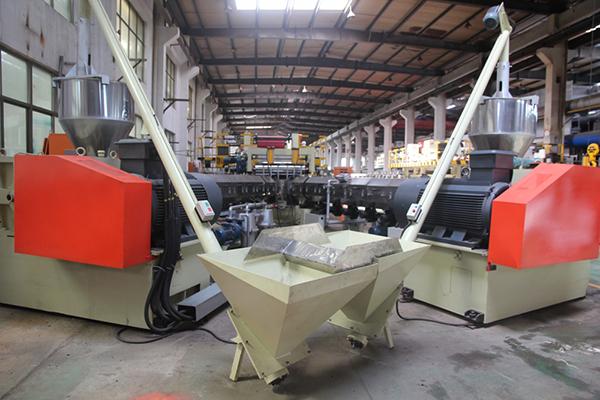

عدد 2 ماكينات بثق
الجزء الخاص بالبثق يتكون من عدد 2 ماكينات بثق مع سعة عالية لبثق PE ، مادة PE نقلت بواسطة التغذية إلى الإسطوانة الحلزونية (barrel screw) لماكينة البثق، عندما يكون المنصهر عند درجات الحرارة العالية. يمكن التحكم في سمك لب اللوحة المبثوقة بواسطة T-mold.

المعدة 2:

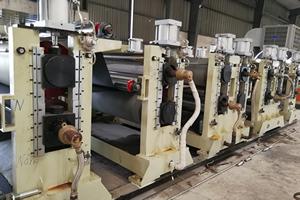

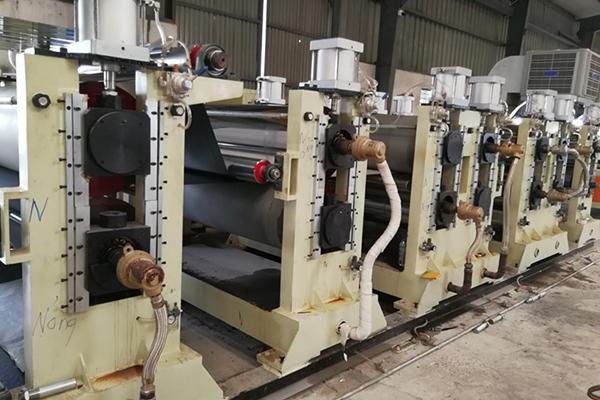

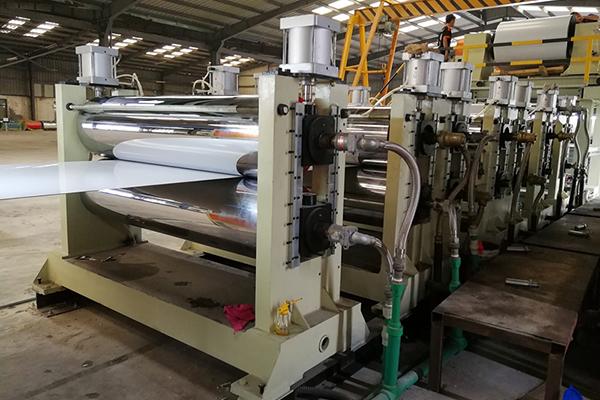

ماكينة الدرفلة:
ماكينة الدرفة الأستخدام الأساسي لها هي قولبة الكبس على البارد للوح المبثوق بواسطة T-mold، للحصول على PEمادة اللب للمركب للإستخدام التالي.

المعدة 3:
ماكينة الفك
ماكينة الفك أحادية الجدار مع قطع إنزلاق علوية وسفلية، تشترك مع نظام عالي الدقة للتحكم في شد المسحوق المعناطيسي، لضمان متطلبات الشد للإنتاج المستمر ونقل مستقر للطلاء الملون للفائف الألمنيوم إلى وحدة المكينة المركبة.

المعدة 4:

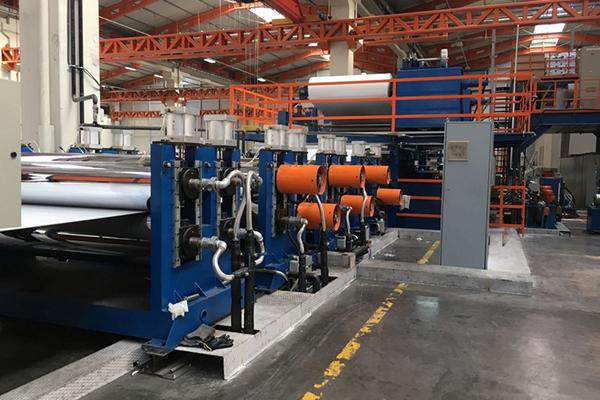

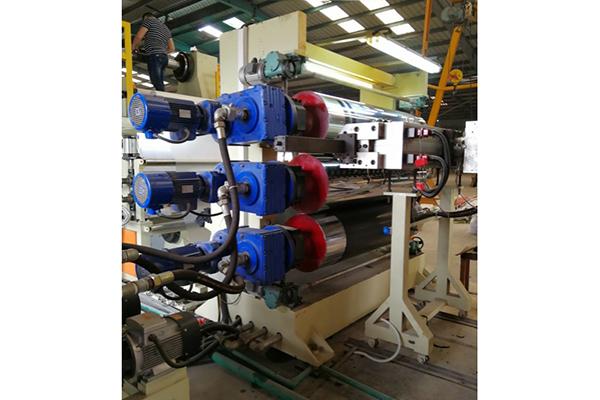

وحدة الماكينة المركبة
درجة الحرارة المناسبة، التركيب الأولي PE للوح القلب مع ألواح الألمنيوم العلوي والسفلية في البداية هذا أولاً وثانيا ضبط وحدة الماكينة المركبة عند درجة الحرارة المناسبة، ثم بعد ذلك درفلة الكبس الحراري والدرفلة النهائية تكون قد أكتملت.

المعدة 5:

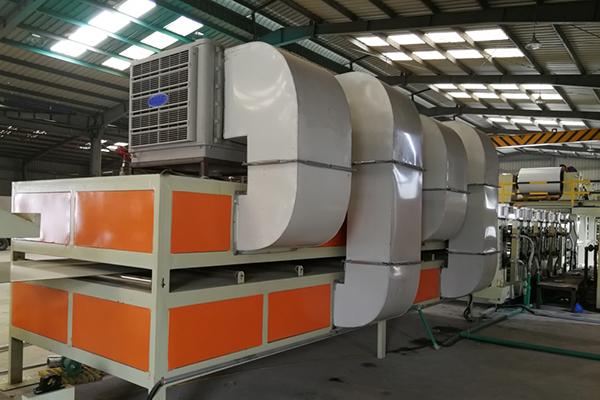

وحدة التبريد
الوح المركب يبرد بواسطة كمية الهواء المستخدمة لضبط هواء التبريد لوحدة التبريد، والتي تضمن اللوح برد إلى درجة االحرارة الطبيعية في منحنى النمط المستقر بعد تجاوز وحدة الماكينة المركبة، في غضون ذلك تحقيق درجة الحرارة المطلوبة لتغطية اللوح بشريط الحماية لاحقاً.

المعدة 6:
حساس القطع بالنسبة للطول
بعد تبريد اللوح المركب، التسطيح والتشذيب للحواف، حساس القطع بالنسبة للطول يولد إشارة تغذية مرتدة، تؤشر إلى ملاقيط المقص الأوتوماتيكي ليتحرك بالتزامن في إتجاه النقل، ويرجع أوتوماتيكياً إلى الوضع الأصلي بعد القطع. لذلك تكون الدقة في الأبعاد للقطع مضمونة.
